3D-Scan von einem Bagger
Ein Bagger wird zum Zweiwegefahrzeug für Straße und Schiene. Für die Konstruktion brauchte der Kunde die Bodenplatte und einen klaren Blick auf den Bauraum.
Steckbrief
| Bauteil | Bagger, Umbau zum Zweiwegefahrzeug |
| Einsatzort | Vor Ort beim Kunden |
| Scanner | Creaform MetraScan 750 | Elite mit mobiler Probe |
| Software | Übergabe in SOLIDWORKS |
| Aufwand | ca. 10 Stunden vom Scan bis zum fertigen CAD-Modell |
| Ergebnis | Performante Scandaten und CAD-Modell der Bodenplatte |
Die Aufgabe
Ein Bagger sollte zu einem Zweiwegefahrzeug umgebaut werden, das sowohl auf der Straße als auch auf der Schiene fährt. Für die weitere Konstruktion wurde nur die Bodenplatte benötigt.
Das Besondere
Die Scandaten sollten so aufbereitet sein, dass man in SOLIDWORKS damit performant arbeiten und den verfügbaren Bauraum visuell erkennen kann.
Unsere Lösung

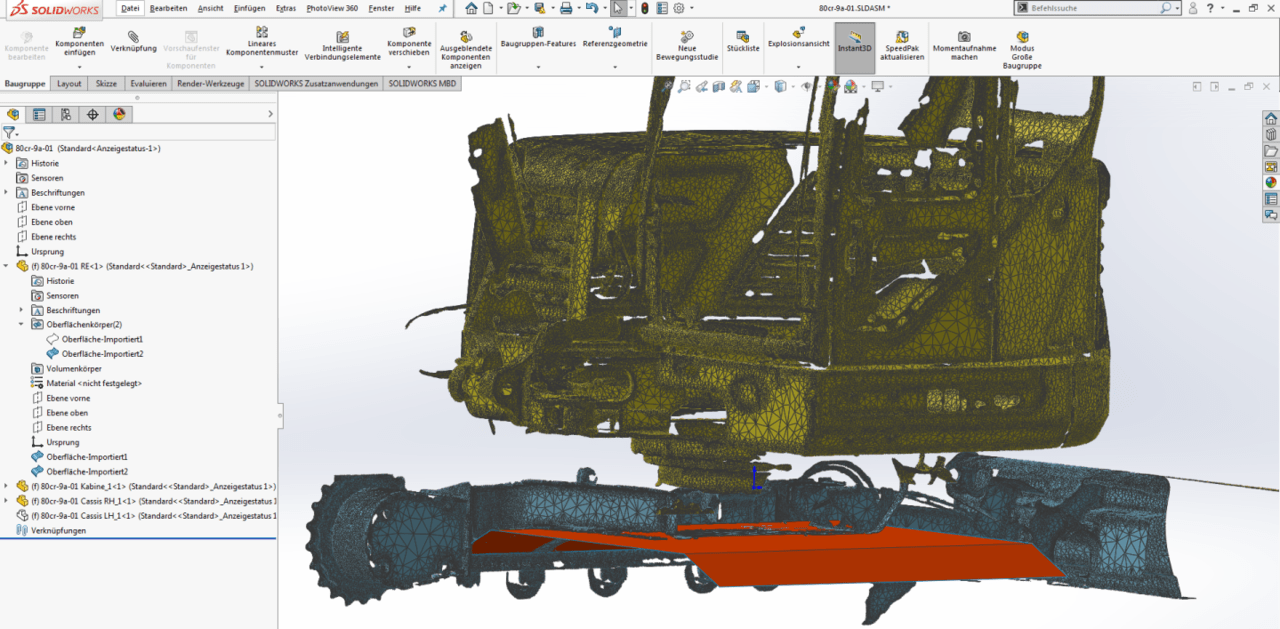

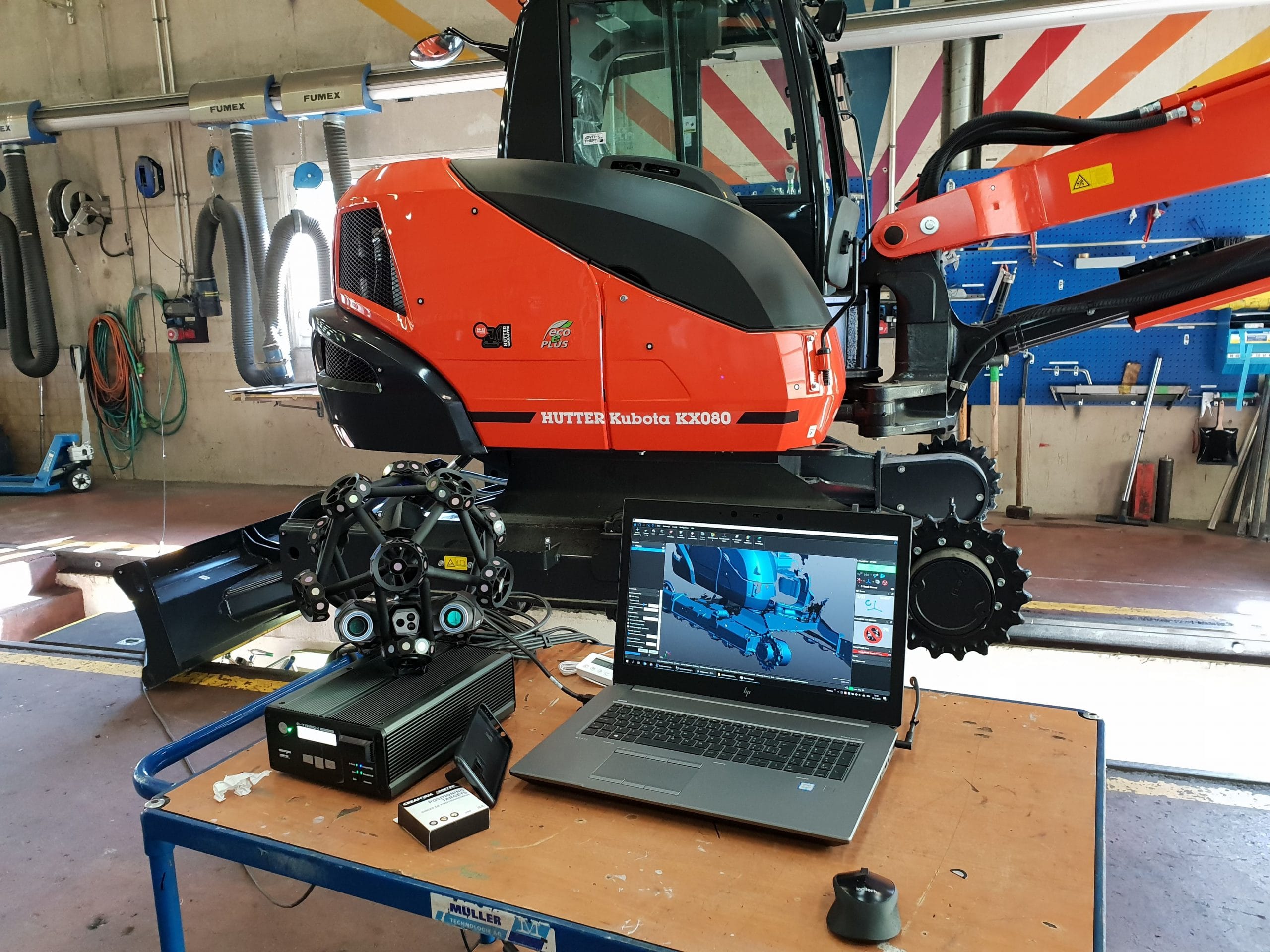

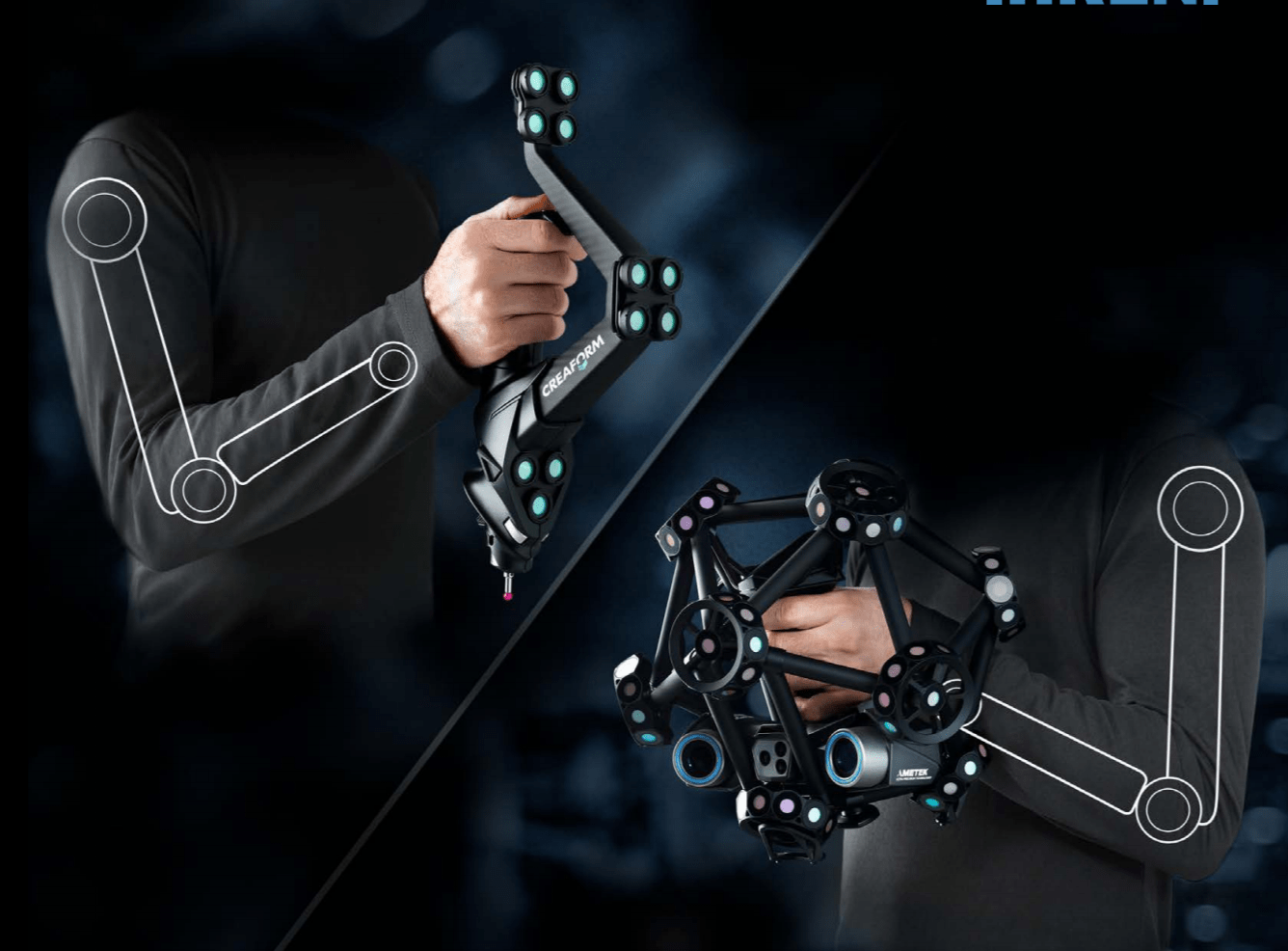

Der MetraScan 750 Elite erfasst schnell große Datenmengen mit hoher Genauigkeit und Auflösung. Bereiche, die der Scanner nicht erreicht, haben wir mit der mobilen Probe getastet. Gescannt wurde direkt beim Kunden, die Daten haben wir im Anschluss aufbereitet und in SOLIDWORKS importiert.
Das Ergebnis
Vom Scan bis zum fertigen CAD-Modell haben wir rund 10 Stunden gebraucht.
