Ermitteln der Lage eines Zapfens
Für ein großes Gussventil sollte ein Schieber konstruiert werden, der sicher abdichtet. Dafür brauchte der Kunde nur eines: die exakte Lage der Nocken.
Steckbrief
| Bauteil | Großes gegossenes Ventil |
| Einsatzort | Vor Ort beim Kunden |
| Scanner | Creaform HandySCAN Black | Elite |
| Software | Übergabe als SOLIDWORKS-Datei |
| Aufwand | ca. 5 Stunden |
| Ergebnis | CAD-Modell der Nocken plus Scandaten, zusätzliche Maße ad hoc |
Die Aufgabe

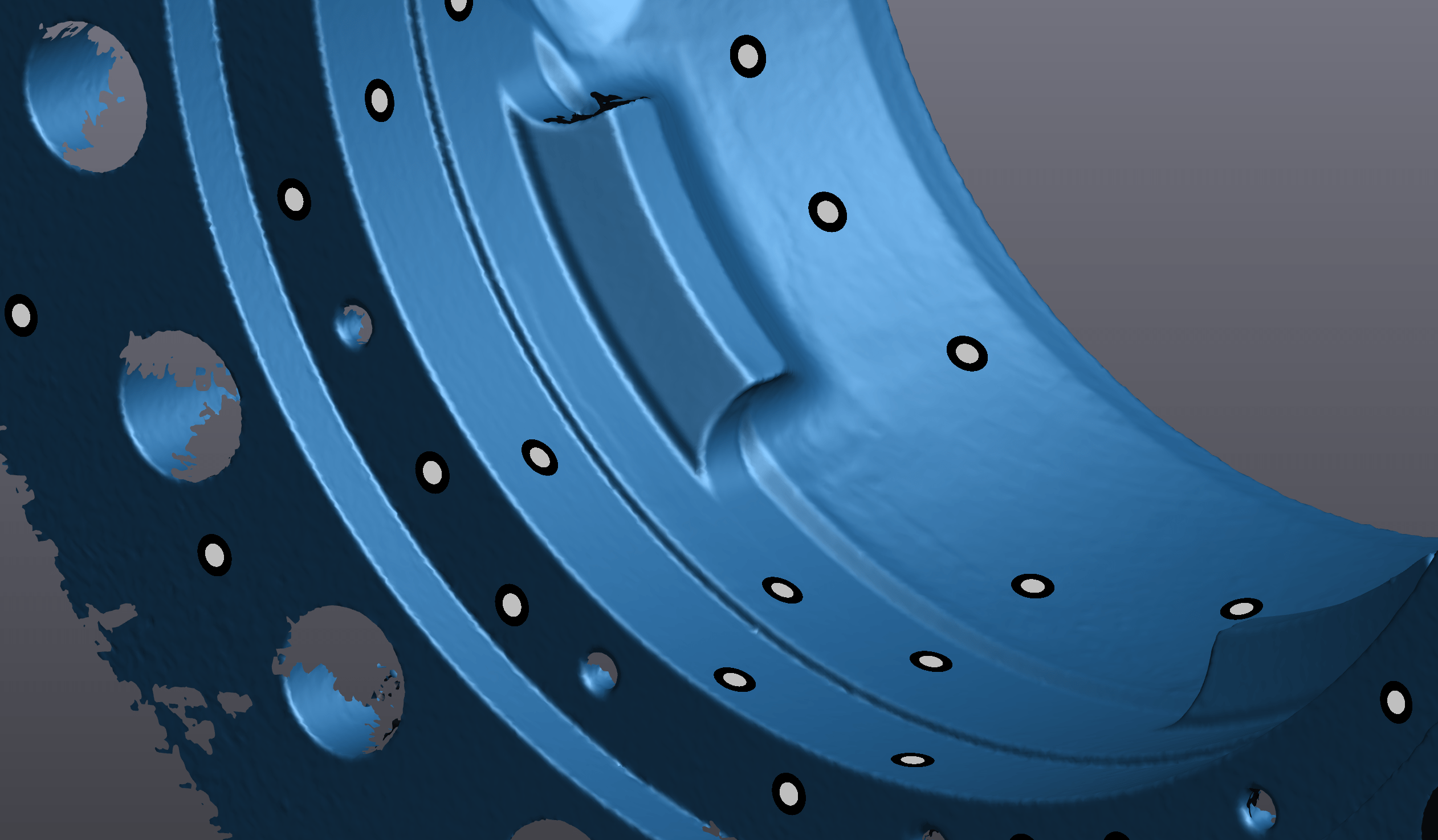

Der Kunde wollte einen Schieber konstruieren, der das Ventil sicher abdichtet. Dazu haben wir das Ventil vor Ort gescannt und direkt im Anschluss die Geometrie des Zapfens bestimmt.
Das Besondere

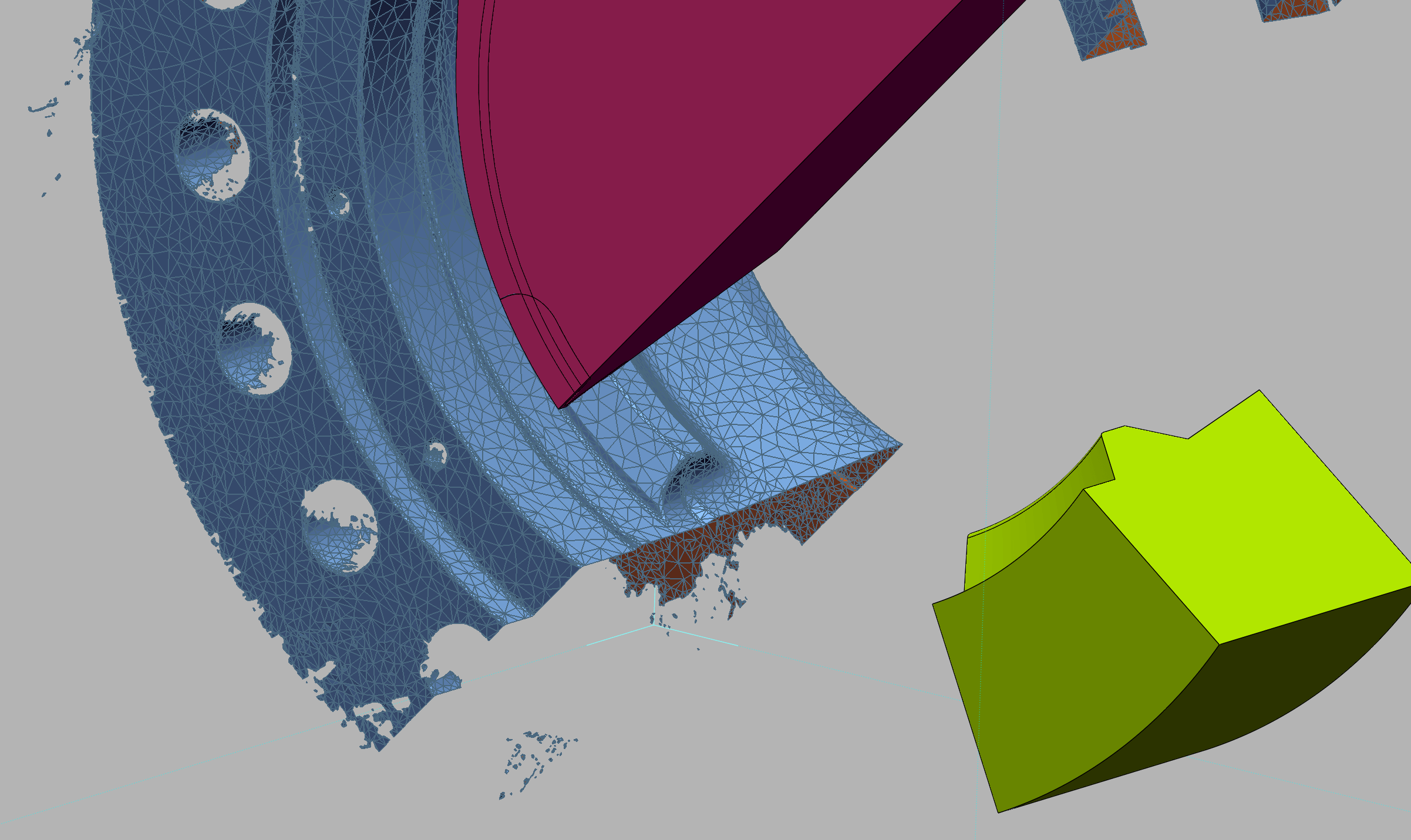

Es musste nicht das ganze Ventil konstruiert werden. Wir haben nur die Nocken (gelb) als CAD-Modell erstellt. Auf dieser Basis konnte der Kunde den Schieber so auslegen, dass er von den Nocken an die Dichtfläche gedrückt wird.
Unsere Lösung

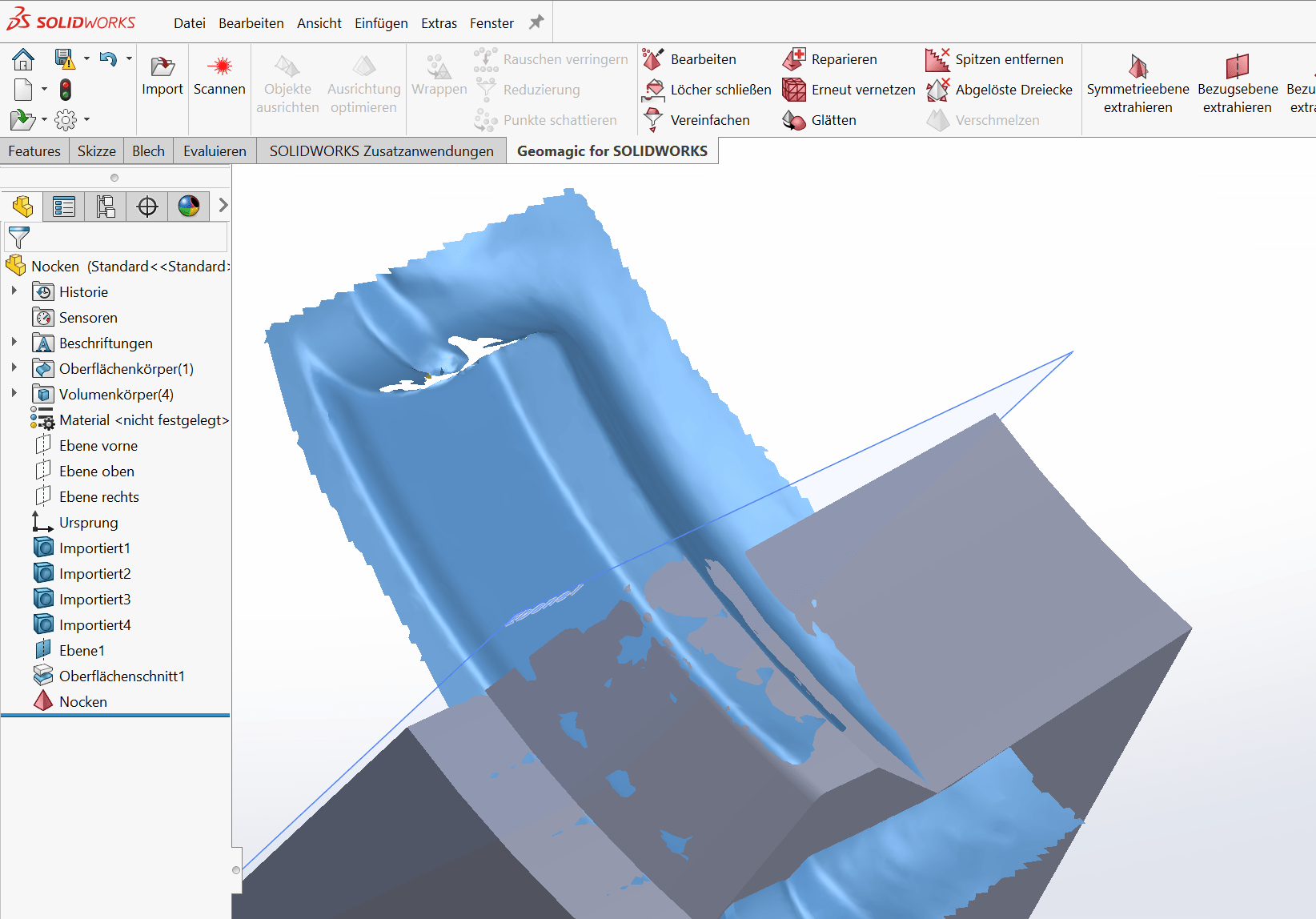

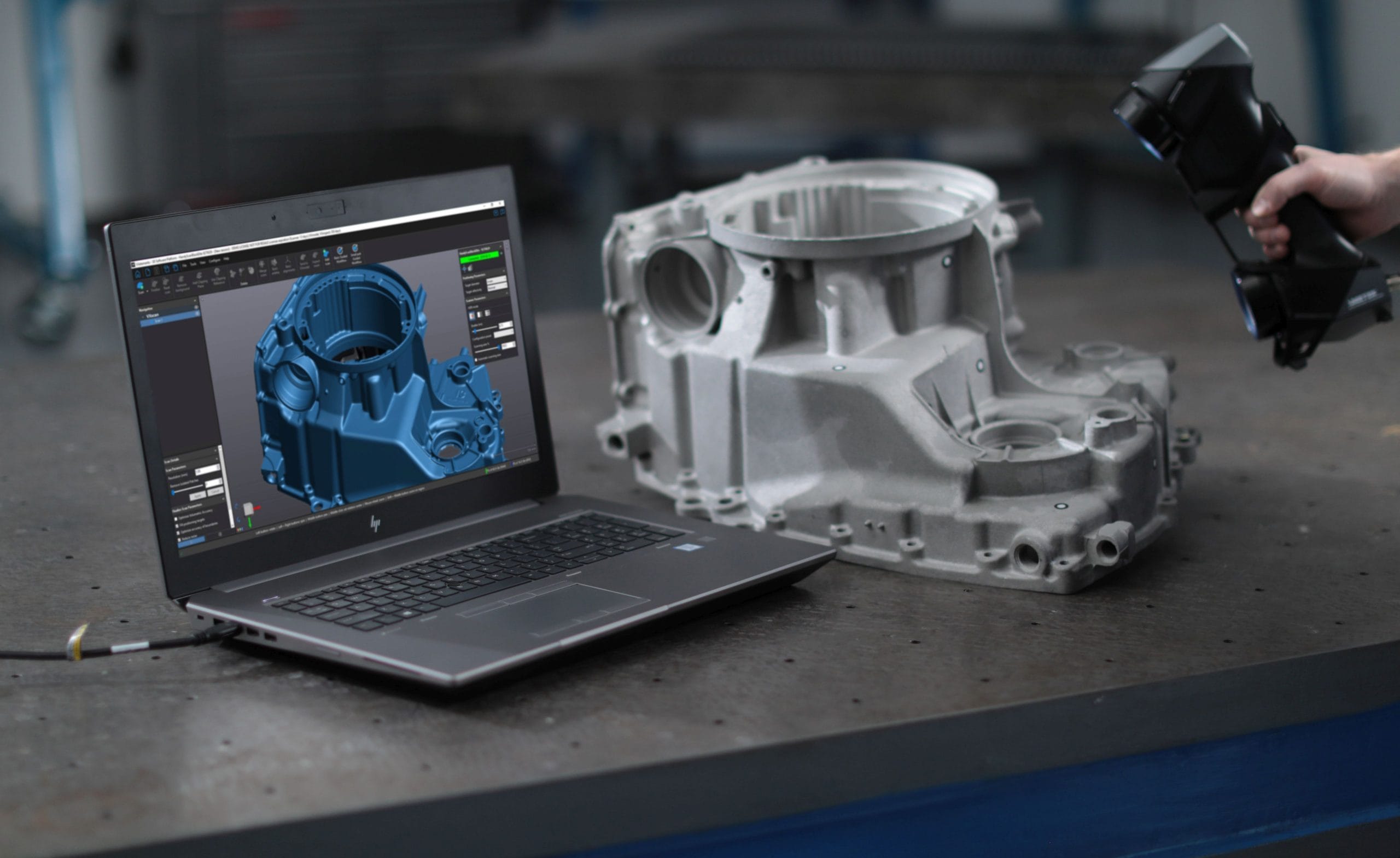

Der HandySCAN ist extrem portabel, braucht so gut wie keine Set-up-Zeit und kommt auch in schwer zugängliche Bereiche. CAD-Modell und Scandaten haben wir in das CAD-System des Kunden, SOLIDWORKS, übergeben.
Das Ergebnis
Nach rund 5 Stunden war der Auftrag erledigt. Als der Kunde nach dem Scan noch weitere Maße wissen wollte, haben wir sie ad hoc aus den Scandaten ermittelt.
