3D-Scan eines Saugrohres

Abseilen ins Saugrohr eines Wasserkraftwerks, in Wathose und mit einem Besen als Paddel: So ist dieser 3D-Scan entstanden.

Die Aufgabe

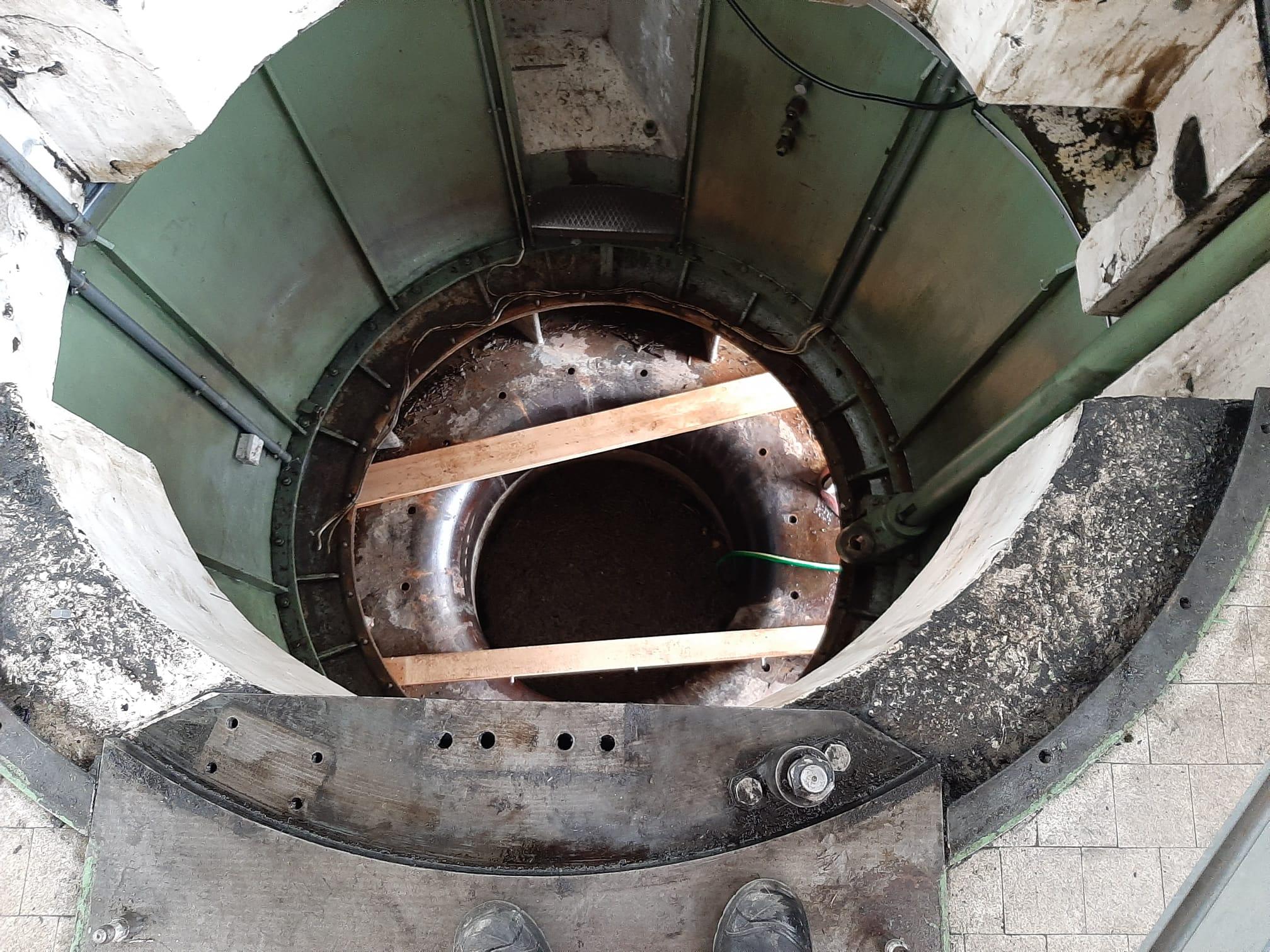

Für eine Revision sollten wir die Geometrie des Saugrohrs eines Wasserkraftwerks bestimmen. Die Fotos, die der Kunde vorab geschickt hat, machten schnell klar: Neben dem Scanner brauchen wir noch einiges an Ausrüstung.

Das Besondere

• Das Rohr musste gereinigt und mit einem Propangasbrenner getrocknet werden, bevor die Targets hielten.

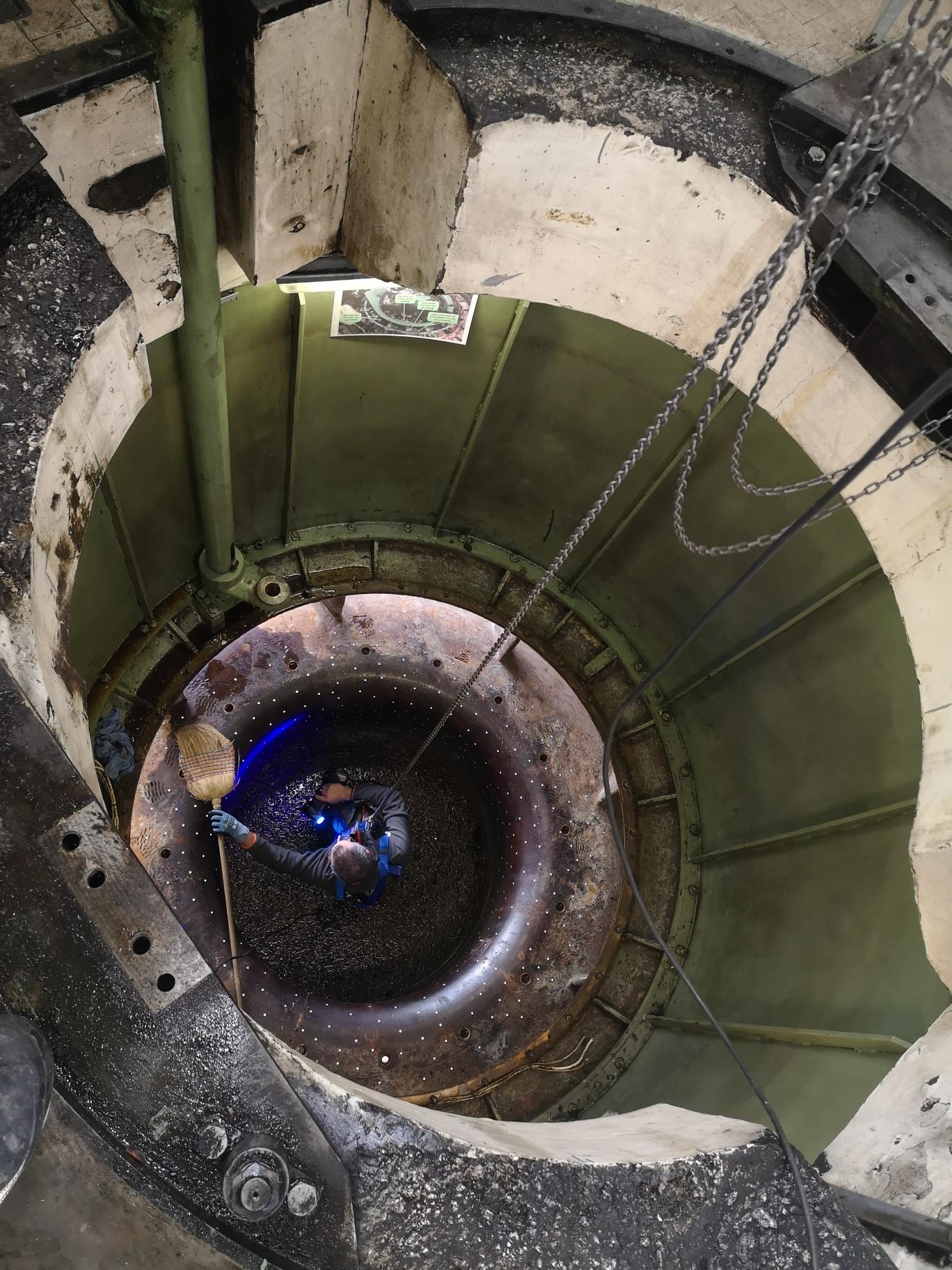

• Ich habe mich mit dem Deckenkran ins Saugrohr abgelassen, gesichert mit einem Industrieklettergurt.

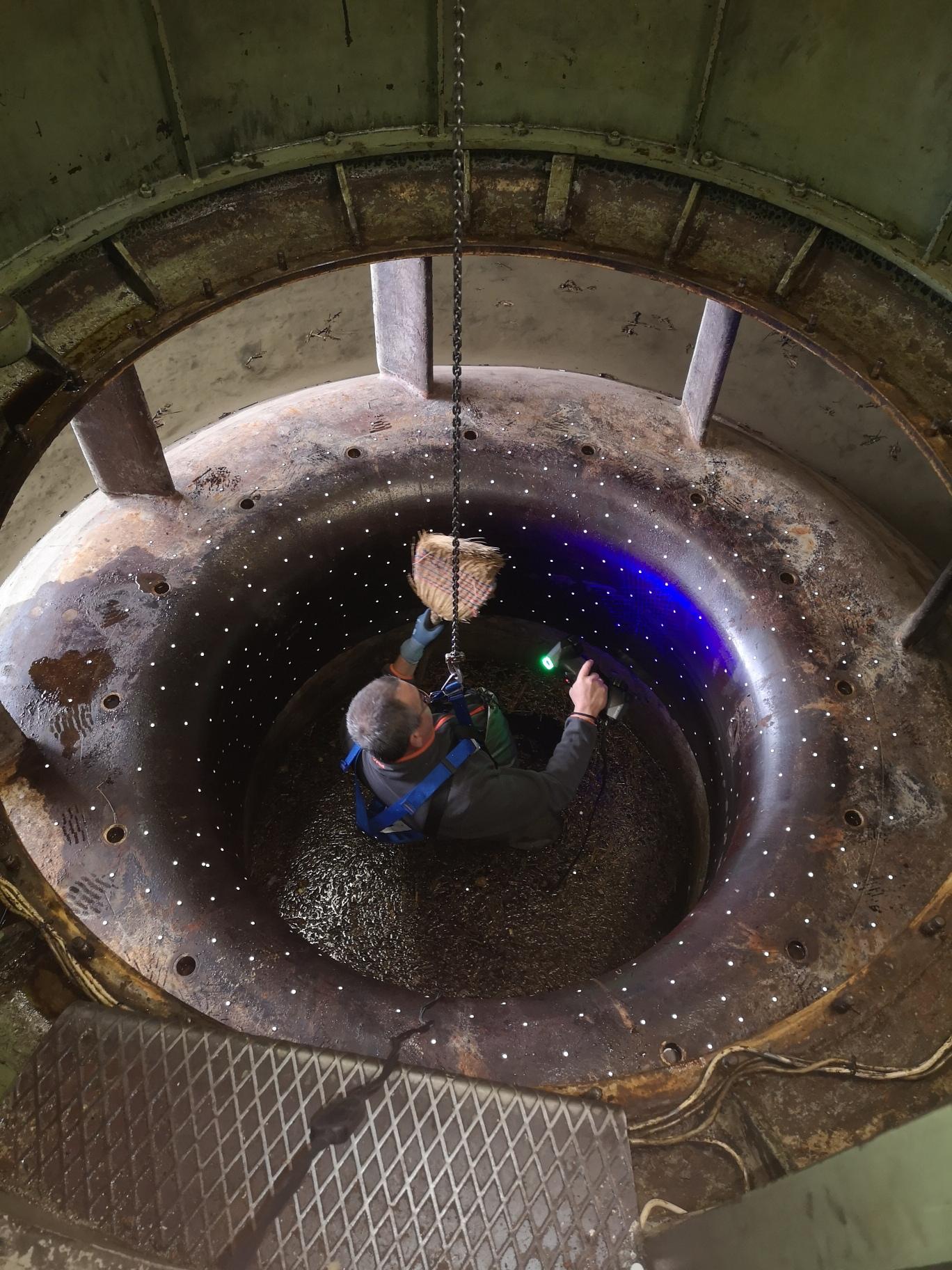

• Gegen Nässe half eine Wathose aus dem Angelshop, als Paddel und Stock ein alter Besen. Der Scanner hing mit einer Handschlaufe gesichert in der anderen Hand.
• Aus Sicherheitsgründen geht so etwas nur zu zweit: Aus dem Saugrohr kommt man allein nicht heraus, und die zweite Person bedient den Kran und gibt Rückmeldung vom Laptop.

Unsere Lösung

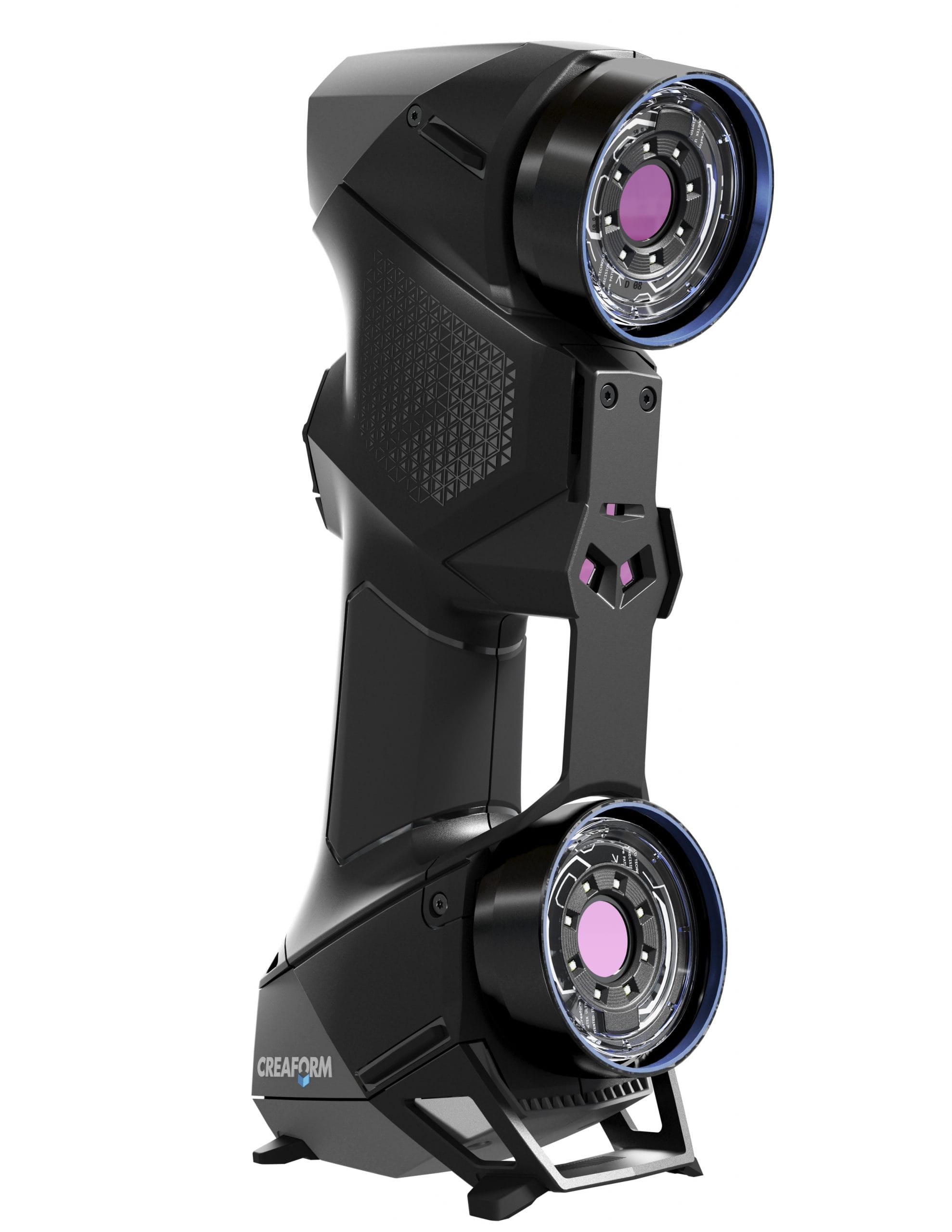

Wie so oft hat die Vorbereitung die meiste Zeit gekostet: Vom Reinigen über das Trocknen bis alle Targets klebten, vergingen rund 3 Stunden. Der eigentliche Scan mit dem HandySCAN Black | Elite war in 30 Minuten erledigt.

Das Ergebnis

Der Kunde hat drei Dateien für seine weitere Bearbeitung bekommen:

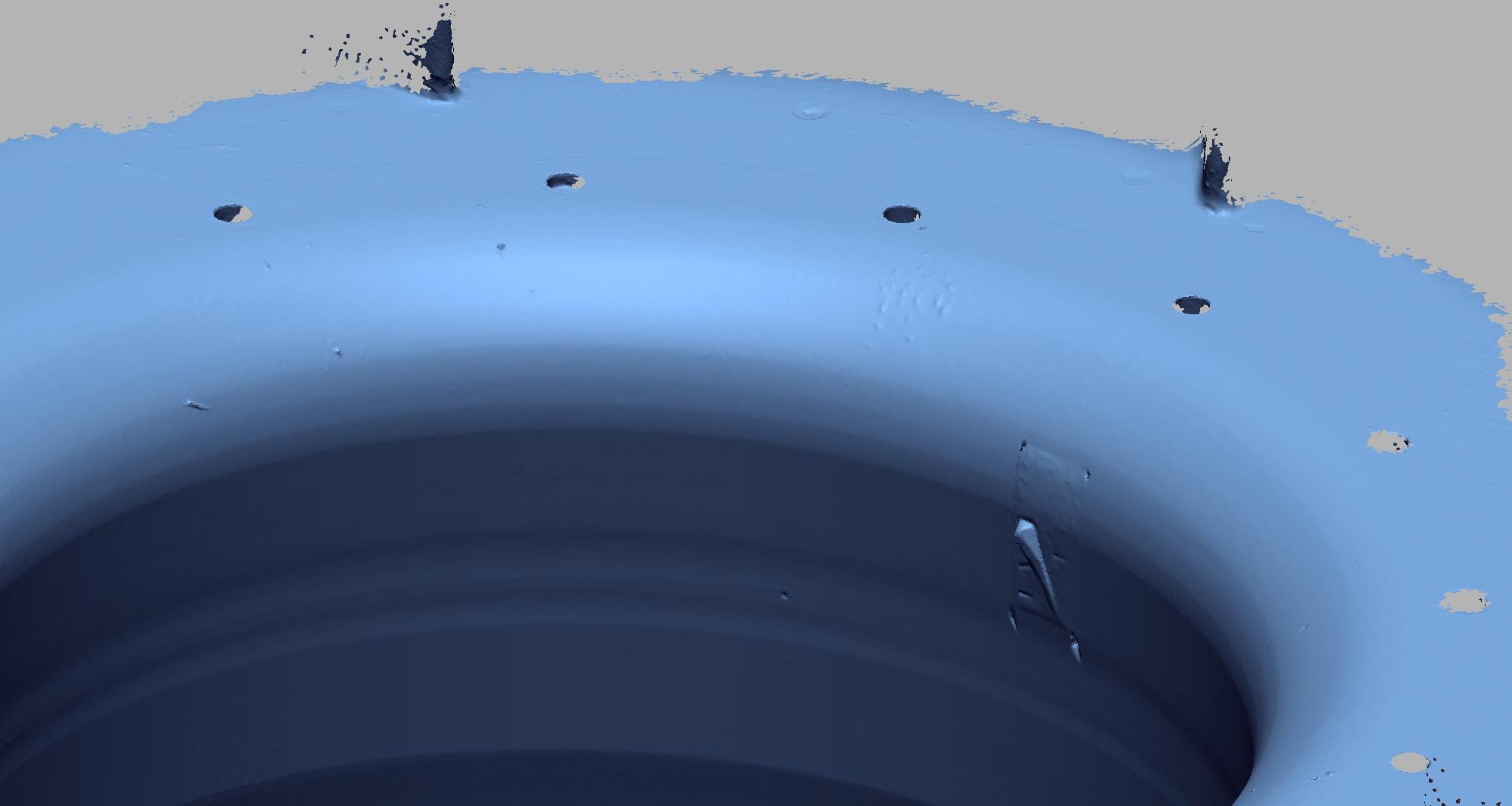

• Scandaten als ausgerichtete STL, nutzbar im CAD oder in kostenlosen Viewern.

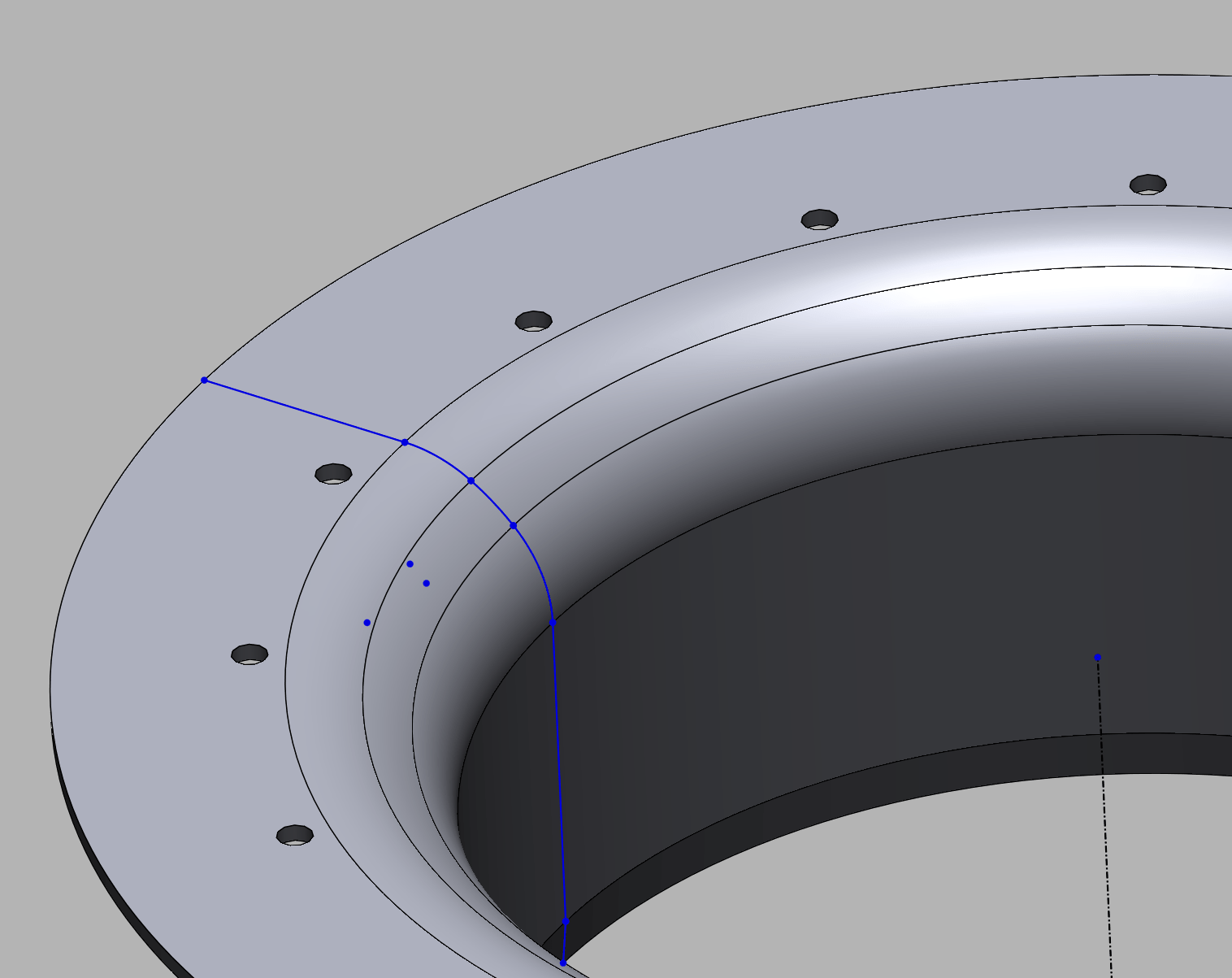

• 3D-CAD-Modell in einem neutralen Format wie STEP, Parasolid, IGES oder ACIS, auf Wunsch auch nativ mit Feature Tree.

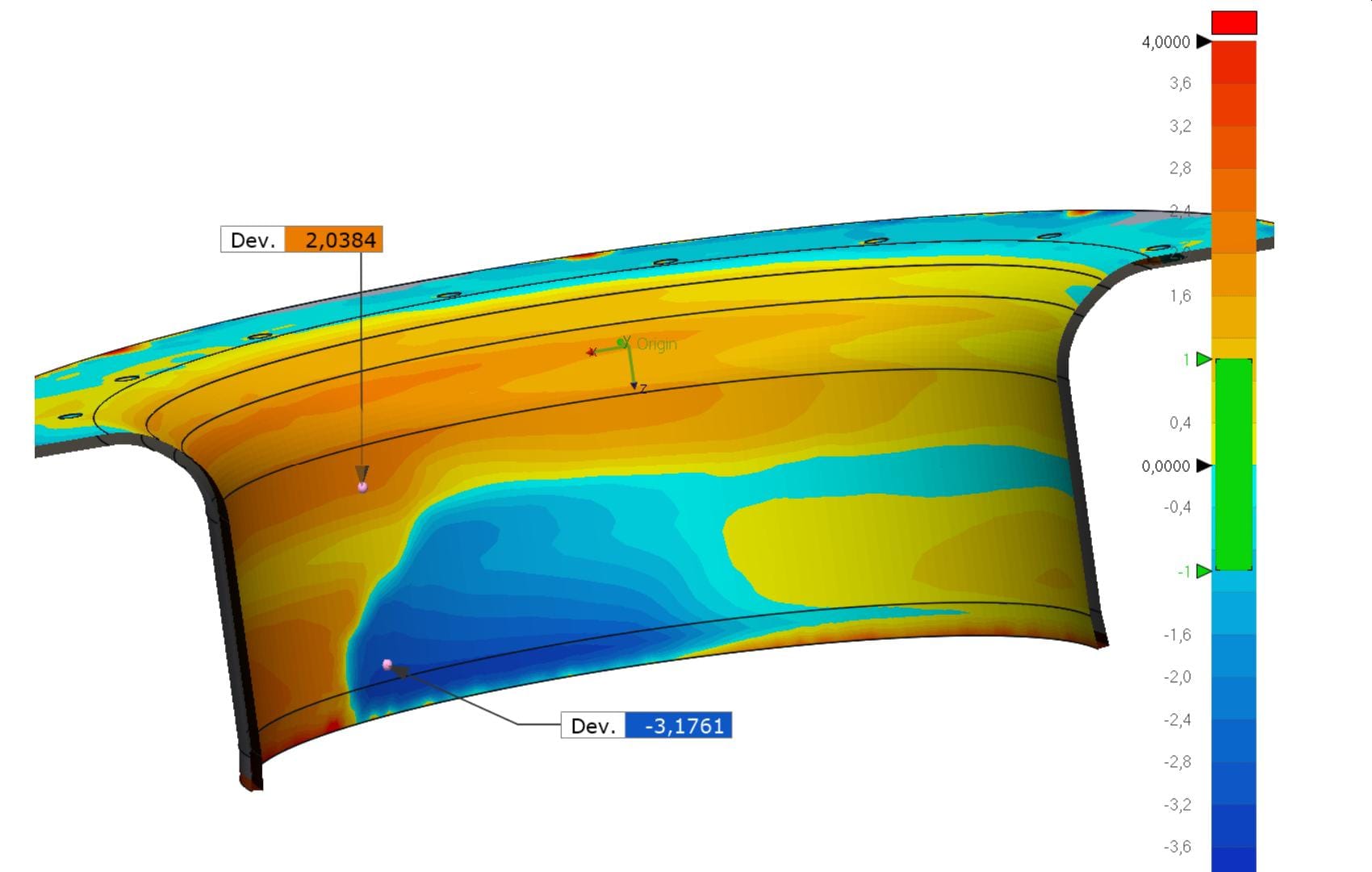

• Qualitätsbericht, der zeigt, wo die Scandaten vom CAD-Modell abweichen.
